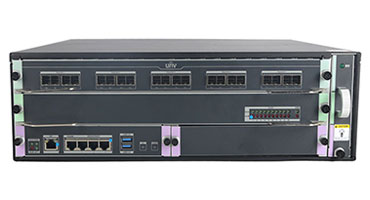

DMC9000-3U 视频拼接处理器

图像采集和送显板卡采用全硬件FPGA架构,采用自研核心图像处理策略,处理性能优异。主控系统采用嵌入式Linux操作系统,支持7×24小时稳定运行,不易受到黑客、病毒的入侵和攻击,能够适应控制室、调度中心、监控中心等场所,满足对系统性能日益严格的要求。

插卡式机箱设计,输入板卡、输出板卡均为插卡式设计,应用灵活,便于系统升级、扩容及维护。

业界先进的PCIe交换芯片,采用PCIe总线实现全交换调度架构高速数据传输技术,每路信号独享专用通道进行传输,保证所有信号图像的完全实时显示,同时实现输入和输出板卡任意混插,业务板卡配制更加灵活。

分辨率实时全兼容技术(Resolution Real-time Total Adaptation),即单台设备可以支持多个不同分辨率的电视墙,将所有输出通道划分到16组不同的电视墙,每个电视墙可以自定义不同的输出分辨率。

支持在电视墙上的任意位置进行开窗、漫游、缩放操作,画面显示没有区域范围上的边界限制,通过独有的视频处理算法,保证画面在缩放过程中画质不受损失。

支持“画中画”功能,即可在电视墙已有画面的任意位置叠加其他视频画面,使得布局方式更加灵活自由。

支持将电视墙业务布局保存为场景,方便随时调取,最多可保存64个场景,并支持场景间轮巡。

实现设备风扇智能温控,将系统散热和噪音控制在理想水平

实现设备板卡电源和温度智能监控,单个板卡出现电源和温度异常时,单个板卡执行断电操作,保护硬件安全。

支持自定义EDID功能,可自定义输入的视频源分辨率。

支持配合小间距LED使用。

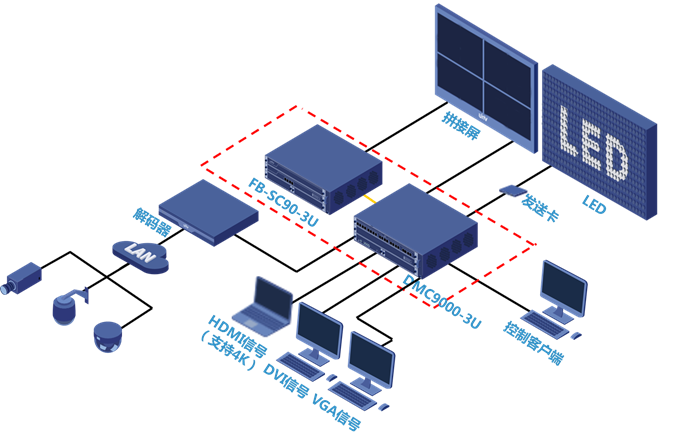

支持级联,最大可支持6台设备级联

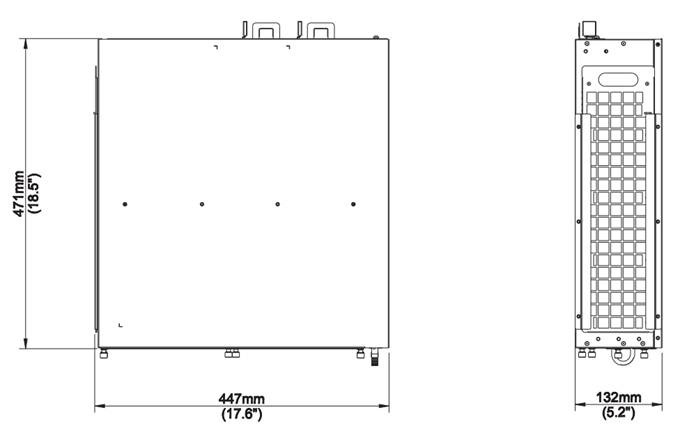

DMC9000-3U尺寸图

产品接口

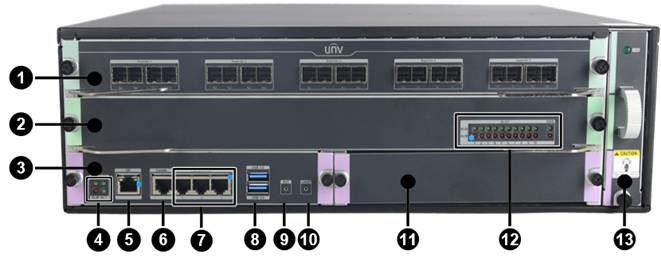

主机框正视图

1:主机级联板(槽位固定,不可混插)2:主机交换板(槽位固定,不可混插)
3:主控板4:状态指示灯(RUN、ALM、PWR、ACT)
5:设备网口,支持10M/100M/1000M Base-T自适应6:设备配置串口
7:RS232/ RS4858:USB3.0接口
9:RST复位按键,短按1S复位整机,长按5S恢复出厂设置10:SWAP主备切换按键:短按,主用主控切换为备用主控
11:主控插槽冗余(暂不支持双主控)12:主机交换板状态指示灯和业务板卡状态指示灯
13:风扇框

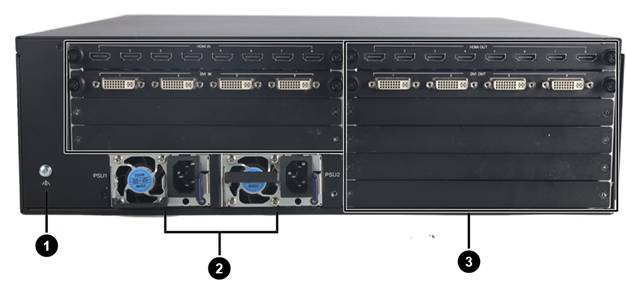

主机框/扩展柜后视图

1:接地端子2:电源
3:业务板卡槽位(10槽位,支持混插)

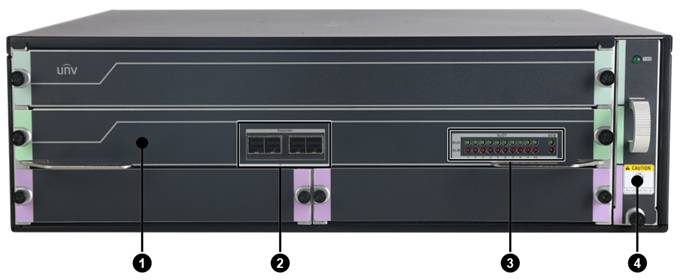

扩展柜正视图

1:扩展柜交换板(槽位固定,不可混插)2:级联口
3:扩展柜交换板状态指示灯和业务板卡状态指示灯4:风扇框

产品型号备注
DMC9000-3U3U拼接处理器主机框(10个业务插槽,2个主控槽位,1个标配电源、风扇)
FB-SC90-M3U拼接处理器主控板(必配)
FB-SC90-SPU3U拼接处理器控制主机交换板(必配)
FB-SC90-MCU3U拼接处理器主级联板(选配)
FB-SC90-3U3U拼接处理器扩展柜(10个业务插槽,选配)
FB-SC90-SCU3U拼接处理器扩展柜交换板(选配)
FB-SC90-04HI-E4路HDMI输入,最高支持分辨率WUXGA(1920x1200)@60(选配)
FB-SC90-08HI-E8路HDMI输入,最高支持分辨率WUXGA(1920x1200)@60(选配)
FB-SC90-04DI-E4路DVI-D输入,最高支持分辨率WUXGA(1920x1200)@60(选配)
FB-SC90-02UH-E2路HDMI输入,最高支持分辨率4K(3840 x2160)@30(选配)
FB-SC90-04VA-E4路VGA输入,最高支持分辨率WUXGA(1920x1200)@60(选配)
FB-SC90-04HI-X4路HDMI输出,最高支持分辨率WUXGA(1920x1200)@60(选配)
FB-SC90-08HI-X8路HDMI输出,最高支持分辨率WUXGA(1920x1200)@60(选配)
FB-SC90-04DI-X4路DVI-D输出,最高支持分辨率WUXGA(1920x1200)@60(选配)
FB-SC90-02UH-X2路HDMI输出,最高支持分辨率4K(3840 x2160)@30(选配)
PWR-AC1229A-VC3U拼接处理器功能电源模块(350W)(选配)
HB-SC-3U-LMF3U拼接处理器理线架(选配)
