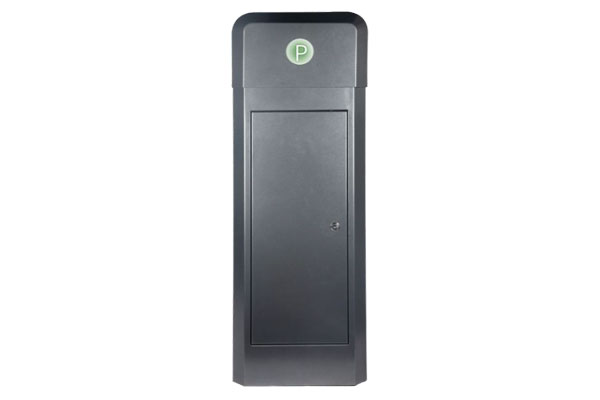

DZS@L/R系列 标准款道闸
注：实物档杆根据型号选择
DZS@L/R系列
标准款道闸
标配防砸雷达，避免砸人损车
支持断电自动抬起一定角度，可手握抬杆
支持双闸对开，开关闸时间准确同步
四段数码管显示，便于调试及维护
支持连续过车时闸杆常开功能
支持上电自检关闸功能
采用直流伺服电机
支持无线遥控、台控、手动、开关量、RS485信号控制等开闸方式
根据闸杆类型和长度，升降时间支持1.5~5秒款型可选
采用无限位开关设计
集成RS485串口通信，可实现电脑控制开关闸、状态查询等功能
箱体表面静电喷涂工艺，防水、防锈、不褪色，无散热孔，防护等级更佳
| DZS@ | L-15 | R-15 | L-30 | R-30 | L-40 | R-40 | L-50 | R-50 |
| 常规参数 | 描述 | |||||||
| 档杆方向 | 左 | 右 | 左 | 右 | 左 | 右 | 左 | 右 |
| 升降时间（秒） | 1.5 | 1.5 | 3 | 3 | 4 | 4 | 5 | 5 |
| 升降次数 | 可达400万次 | |||||||
| 车流量 | 可达3000次/24小时 | |||||||
| 遥控距离 | 支持≥30m | |||||||
| 技术参数 | 描述 | |||||||
| 遥控器功能 | 开闸、落闸、暂停 | |||||||
| 传动结构 | 蜗轮蜗杆、平衡弹簧 | |||||||
| 电机类型 | 直流伺服 | |||||||
| 道闸控制 | 默认采用开关量信号传输，支持RS485信号传输 | |||||||
| 防砸功能 | 标配雷达防砸，支持线圈防砸 | |||||||
| 其它功能 | 支持遇阻返回、计数、延时落杆、起落速度选择、RS485通讯、起落限信号输出、地感接口、断电支持手抬、连续过车常开 | |||||||
| 通用特性 | 描述 | |||||||
| 电源 | 最大功耗：150W | |||||||
| 工作电压：AC 220V ±10% | ||||||||
| 箱体颜色 | 玛瑙黑 | |||||||
| 外壳材料 | 2mm冷轧板 | |||||||

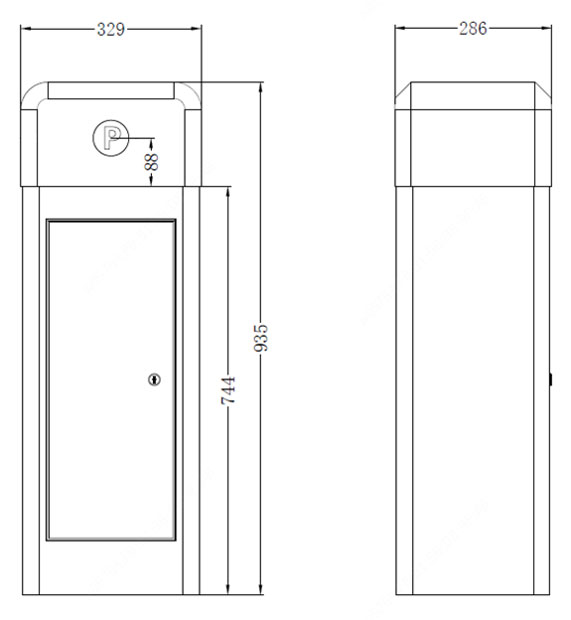

| 尺寸 | 长329mm×宽286mm×高935mm | |||||||
| 档杆安装中心高度：830mm | ||||||||
| 重量 | 55kg | |||||||
| 安装方式 | 落地安装 | |||||||
| 弹簧寿命 | 50万次或12个月(30万或6个月时检测平衡)，配合3.5米(不含)以上栅栏杆使用时，寿命30万次或8个月 | |||||||
| 工作环境 | -35℃~85℃ | |||||||
| 防护等级 | IP54 | |||||||
| 附件 | 描述 | |||||||
| 附件 | 螺丝螺母平垫*2、闸杆压板*1、机箱压板*2、膨胀螺母*4、座式遥控器*1、箱门钥匙*2、遥控手柄*2、服务手册*1 | |||||||
（单位：mm）
| 道闸 | 备注 |
| GJ@ZG-3 | 3米八角直杆带胶条 |
| GJ@ZG-4 | 4米八角直杆带胶条 |
| GJ@ZG-5 | 5米八角直杆带胶条 |
| GJ@ZG-6 | 6米八角直杆带胶条 |
| GJ@QB-3 | 3米90度曲臂带胶条,对半折 |
| GJ@QB-4 | 4米90度曲臂带胶条,对半折 |
| GJ@QB-5 | 5米90度曲臂带胶条,对半折 |
| GJ@L-ZL-3 | 3米左向两栏栅栏杆 |
| GJ@L-ZL-4 | 4米左向两栏栅栏杆 |
| GJ@R-ZL-3 | 3米右向两栏栅栏杆 |
| GJ@R-ZL-4 | 4米右向两栏栅栏杆 |
| GJ@SZG-4-J | 4米伸缩杆带胶条 |
| GJ@SZG-5-J | 5米伸缩杆带胶条 |
| GJ@SZG-6-J | 6米伸缩杆带胶条 |
| 抓拍单元 | 备注 |
| HC121@USQC | 200万出入口抓拍单元 |
| HC121@TSQC | 200万出入口抓拍筒机 |
| HC141@TSQC | 400万出入口抓拍筒机 |
| 产品型号 | 备注 |
| DZS@L-15-ZG-3 | 标准道闸(左向,1.5秒,3米直杆,防砸雷达) |
| DZS@L-30-ZG-4 | 标准道闸(左向,3秒,4米直杆,防砸雷达) |
| DZS@L-50-ZG-5 | 标准道闸(左向,5秒,5米直杆,防砸雷达) |
| DZS@L-50-ZG-6 | 标准道闸(左向,5秒,6米直杆,防砸雷达) |
| DZS@L-30-QB-3 | 标准道闸(左向,3秒,3米曲臂,防砸雷达) |
| DZS@L-30-QB-4 | 标准道闸(左向,3秒,4米曲臂,防砸雷达) |
| DZS@L-50-QB-5 | 标准道闸(左向,5秒,5米曲臂,防砸雷达) |
| DZS@L-40-ZL-3 | 标准道闸(左向,4秒,3米两栏栅栏杆,防砸雷达) |
| DZS@L-50-ZL-4 | 标准道闸(左向,5秒,4米两栏栅栏杆,防砸雷达) |
| DZS@L-30-SZG-4-J | 标准道闸(左向,3秒,4米伸缩杆带胶条,防砸雷达) |
| DZS@L-50-SZG-5-J | 标准道闸(左向,5秒,5米伸缩杆带胶条,防砸雷达) |
| DZS@L-50-SZG-6-J | 标准道闸(左向,5秒,6米伸缩杆带胶条,防砸雷达) |
| DZS@R-15-ZG-3 | 标准道闸(右向,1.5秒,3米直杆,防砸雷达) |
| DZS@R-30-ZG-4 | 标准道闸(右向,3秒,4米直杆,防砸雷达) |
| DZS@R-50-ZG-5 | 标准道闸(右向,5秒,5米直杆,防砸雷达) |
| DZS@R-50-ZG-6 | 标准道闸(右向,5秒,6米直杆,防砸雷达) |
| DZS@R-30-QB-3 | 标准道闸(右向,3秒,3米曲臂,防砸雷达) |
| DZS@R-30-QB-4 | 标准道闸(右向,3秒,4米曲臂,防砸雷达) |
| DZS@R-50-QB_5 | 标准道闸(右向,5秒,5米曲臂,防砸雷达) |
| DZS@R-40-ZL-3 | 标准道闸(右向,4秒,3米两栏栅栏杆,防砸雷达) |
| DZS@R-50-ZL-4 | 标准道闸(右向,5秒,4米两栏栅栏杆,防砸雷达) |
| DZS@R-30-SZG-4-J | 标准道闸(右向,3秒,4米伸缩杆带胶条,防砸雷达) |
| DZS@R-50-SZG-5-J | 标准道闸(右向,5秒,5米伸缩杆带胶条,防砸雷达) |
| DZS@R-50-SZG-6-J | 标准道闸(右向,5秒,6米伸缩杆带胶条,防砸雷达) |
